Un système de borne de recharge pour lever la crainte d’être à court de jus

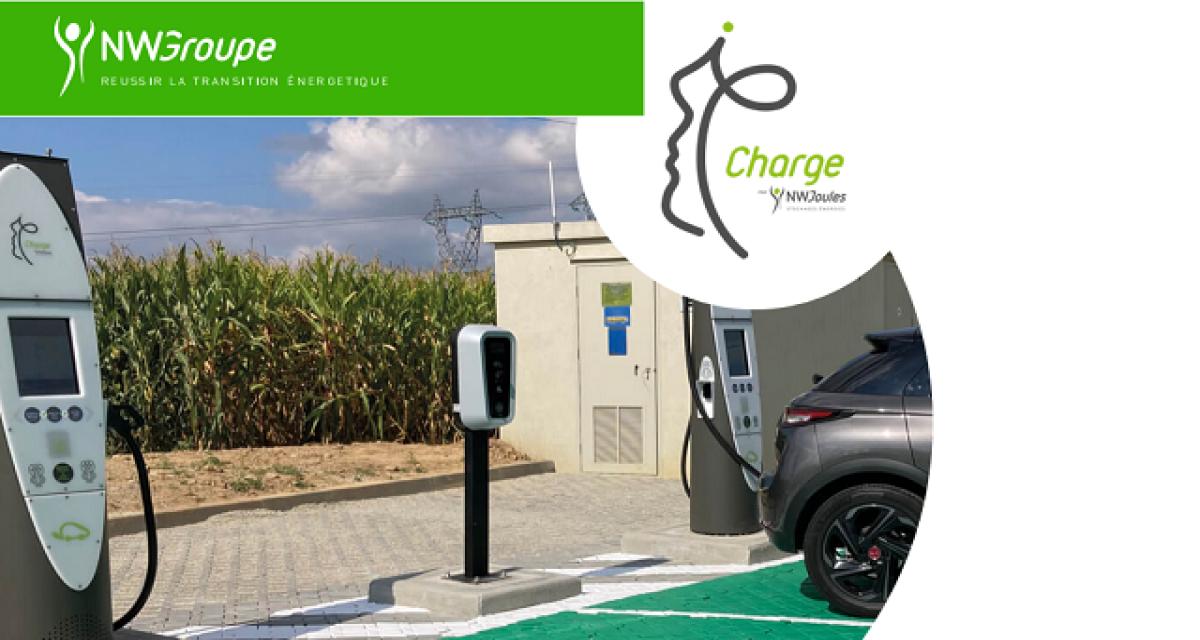

Ce dispositif situé à Vézin-le-Coquet, dans la campagne rennaise, breveté par la société NW Groupe, a la particularité d’associer une borne de recharge rapide à une unité de stockage d’électricité.
« Ce couplage de batterie, la JBox, avec une borne de recharge, IECharge, va permettre, y compris dans des territoires ruraux un peu éloignés, d’assurer des recharges rapides de véhicules électriques et de lever cet obstacle », la peur « d’être à court de jus », a estimé Mme Pompili.
Mobilité électrique partout et pour tout le monde
« L’idée est de montrer que des bornes de recharge, il y en aura partout et pas seulement au coeur des villes, de montrer que la (…) mobilité électrique c’est pour tout le monde », a-t-elle déclaré. Pour faire 300 km, il faut charger la batterie 10 à 15 minutes à cette borne d’une puissance de 160kW.
« On a la volonté de développer la recharge ultrarapide partout en France pour permettre aux gens d’avoir l’assurance de se recharger rapidement », a indiqué pour sa part Philippe Barbe, directeur du développement de NW Groupe. Actuellement, une station-service autoroutière sur deux est équipée d’une borne de recharge ultrarapide et elles devraient l’être toutes d’ici fin 2022.
Electricité pompée sur une batterie de stockage
« La principale originalité c’est que cette borne de recharge est raccordée directement à du stockage d’énergie, c’est une première mondiale. Elle ne va pas pomper l’électricité directement sur le réseau électrique mais sur notre batterie de stockage. On peut soutirer l’énergie la nuit pour alimenter des véhicules électriques le jour », a déclaré Philippe Barbe, directeur du développement de NW Groupe.
La JBox développée par NW Groupe permet ainsi d’améliorer l’efficacité de la gestion de l’énergie. Le système permet d’équilibrer le réseau électrique en se chargeant lorsque la production est trop importante et en réinjectant l’électricité lorsque la consommation est trop importante.
Dispositif compact tout-en-un, la JBox est – nous dit-on – facile à installer et à connecter au réseau de distribution local. L’IECharge, une borne de recharge pour véhicules électriques, est directement branchée sur la solution. Celle-ci permet à la batterie de relâcher la pression sur le réseau pendant la charge d’un véhicule à grande puissance – jusqu’à 320 kW, soit 16 fois plus rapidement que les points de charge habituels.
Sources : AFP, NW Group
41 commentaires
